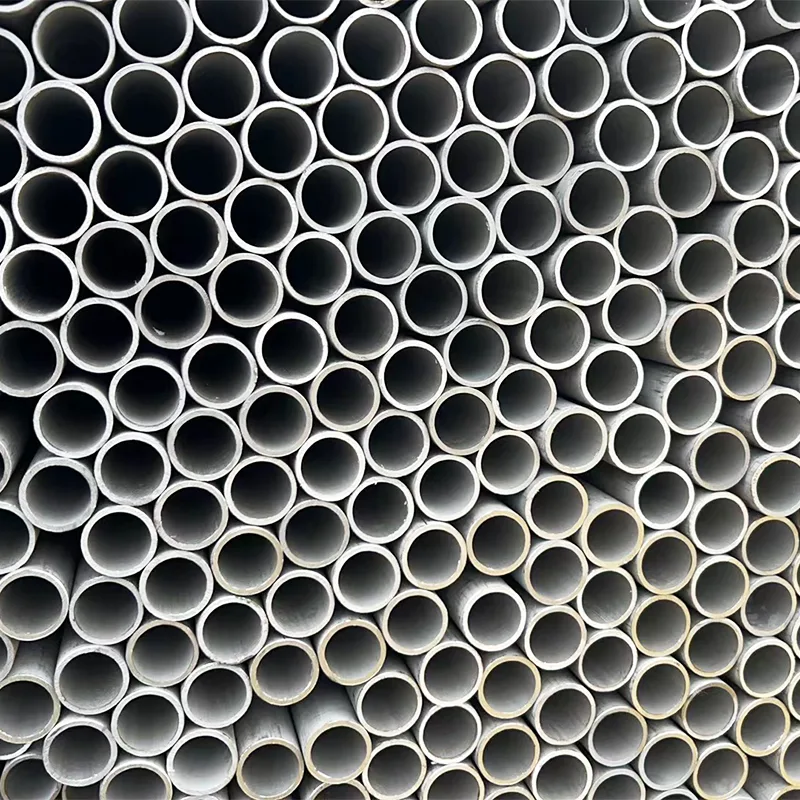

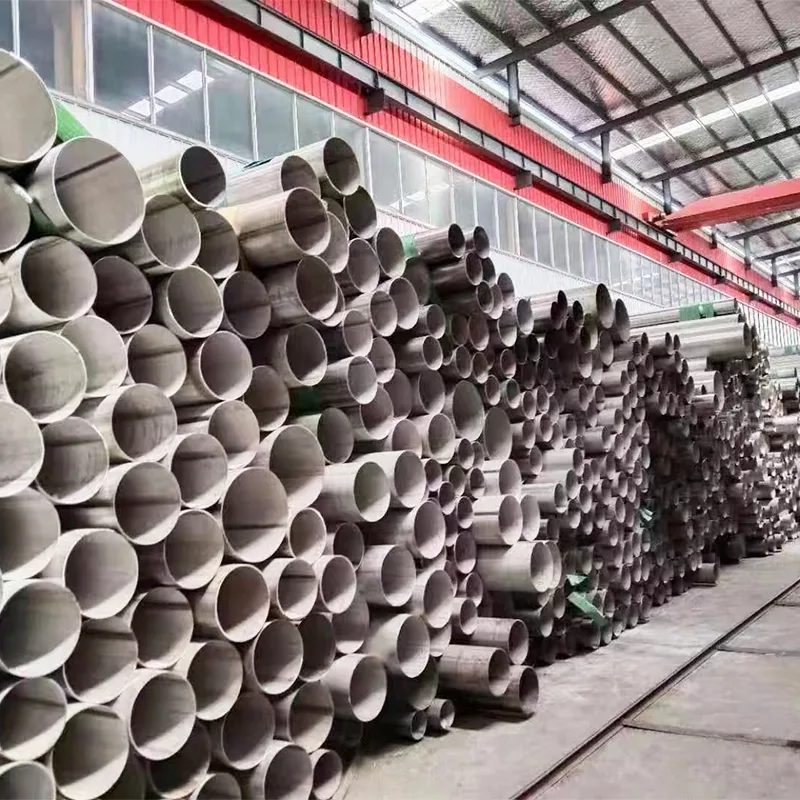

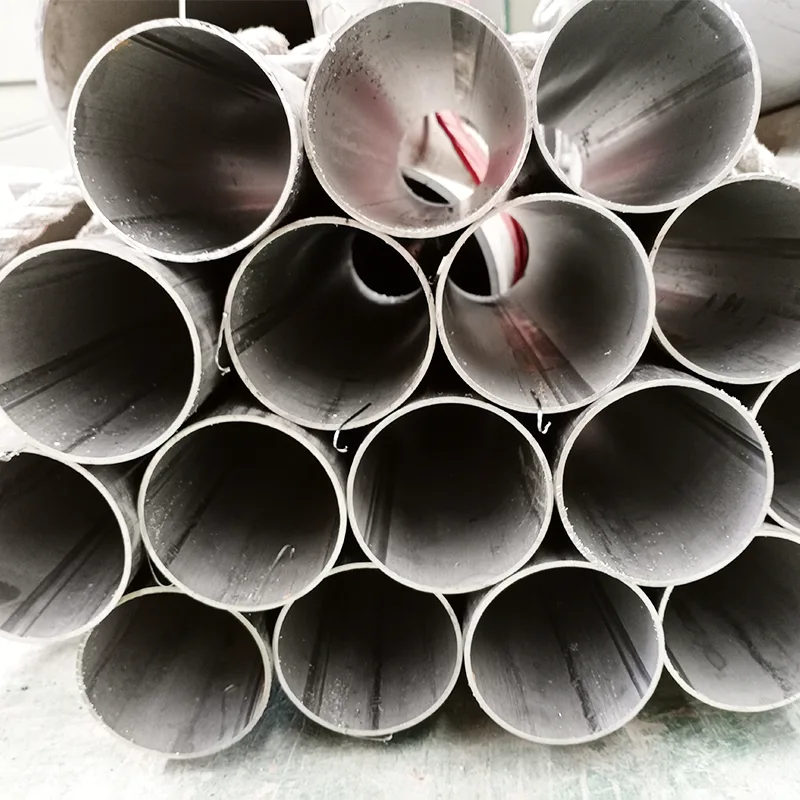

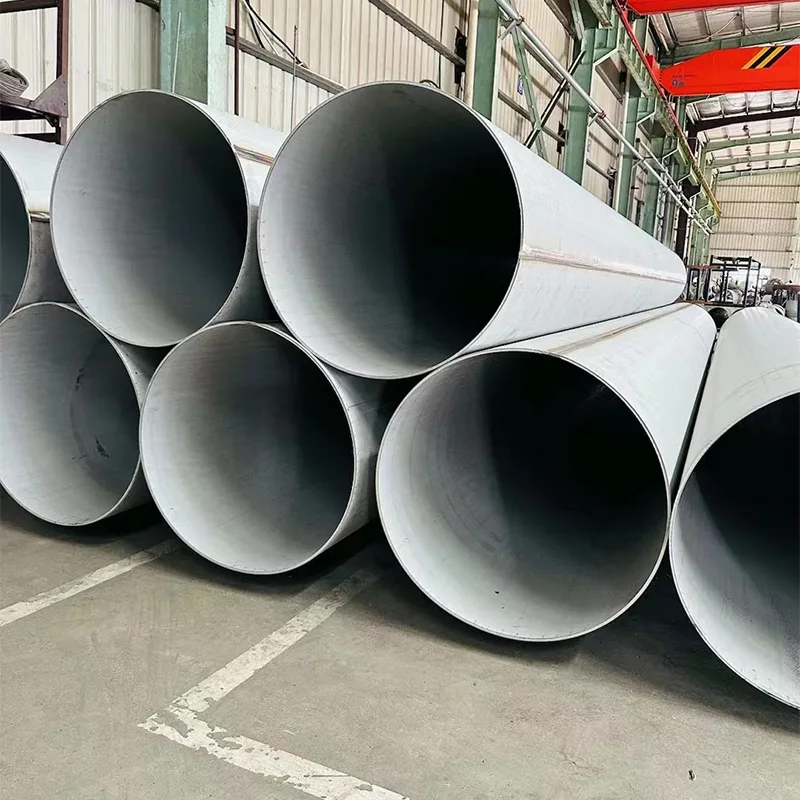

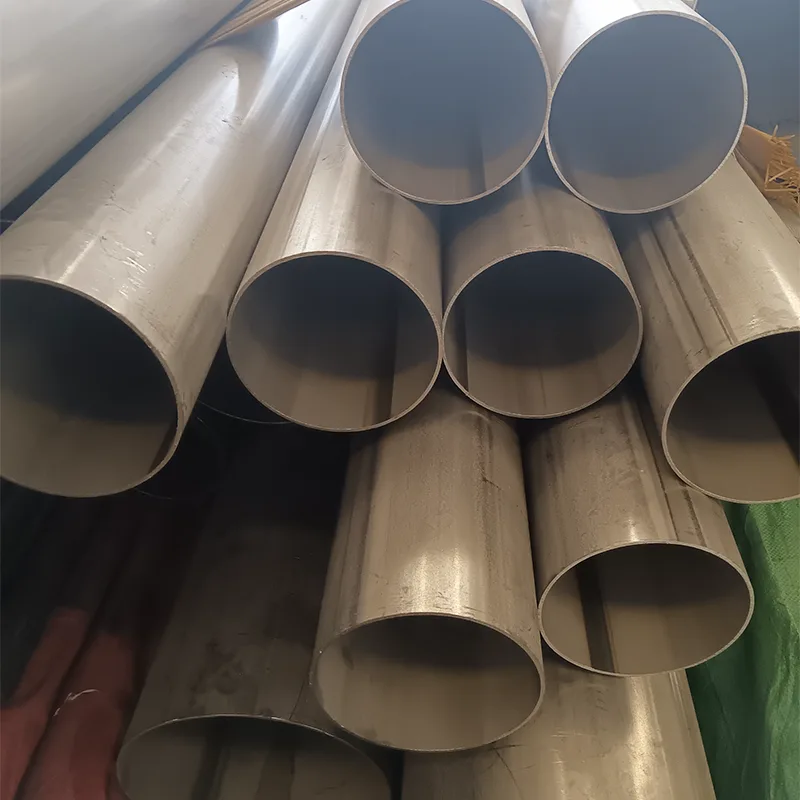

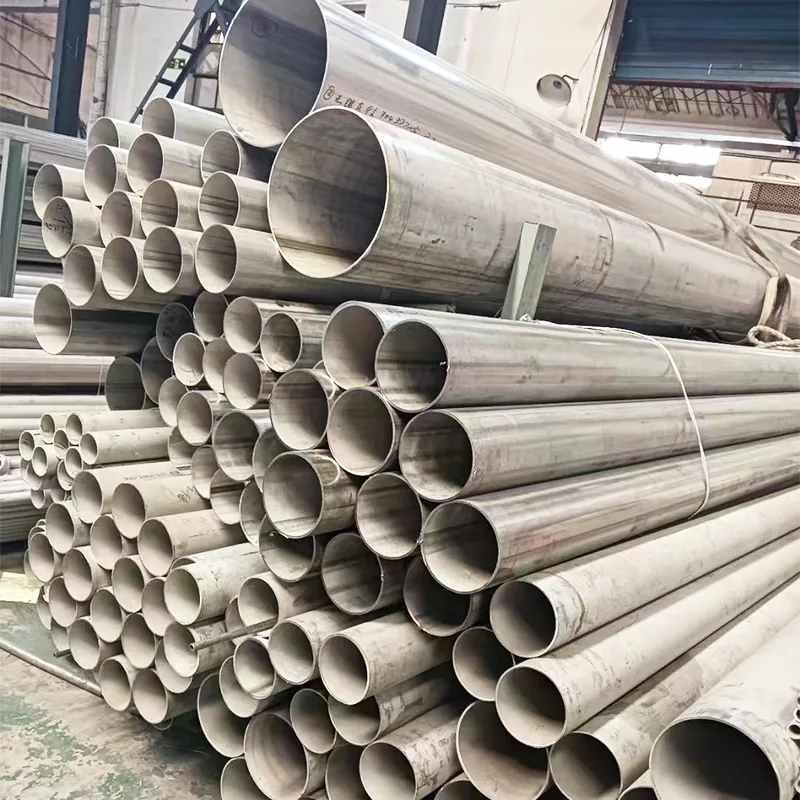

304 nerūdijančio plieno suvirintas vamzdis
304 nerūdijančio plieno suvirinti vamzdžiai pasižymi puikiu atsparumu korozijai, rūdžių ir drėgmės apsauga, gali prisitaikyti prie drėgnos ir švelniai rūgštinės / šarminės lauko aplinkos, atsparios temperatūrai. Medžiaga yra saugi, švari ir bekvapė, atitinkanti maisto ir vandens tiekimo standartus. Kinijos 304 nerūdijančio plieno suvirintų vamzdžių gamintojai siūlo tikslių matmenų, vienodo sienelės storio, gero atsparumo slėgiui, ilgaamžiškumo ir ilgaamžiškumo vamzdžius.
304 nerūdijančio plieno suvirintų vamzdžių slėgis visų pirma priklauso nuo sienelės storio, išorinio skersmens, medžiagos stiprumo, suvirinimo kokybės ir darbinės temperatūros bei turi atitikti standartizuotas saugos faktoriaus projektavimo specifikacijas. Toliau pateikiamas sistemos aprašymas:
I.Pagrindiniai įtakos veiksniai
|
Įtakojantys veiksniai: |
Pagrindinės pastabos: |
|
Sienelės storis (t) |
Kuo didesnis sienelės storis, tuo stipresnė spaudimo galia, o tai rodo tiesioginį ryšį. |
|
Išorinis skersmuo (D) |
Kuo didesnis išorinis skersmuo, tuo mažesnė to paties sienelės storio spaudimo galia, o tai rodo atvirkštinę koreliaciją. |
|
Medžiagos stiprumas |
304 standartinis tempiamasis stipris ≥ 520 MPa, takumo riba ≥ 210 MPa. |
|
Suvirinimo kokybė |
Suvirinimo efektyvumas (E) įtakoja faktinę slėgio laikomąją galią; aukštos kokybės suvirinti vamzdžiai gali pasiekti E vertę 0,85-0,95. |
|
Darbinė temperatūra |
Kylant temperatūrai, leistinas įtempis mažėja; našumas yra optimalus kambario temperatūroje (20 ℃). |
|
Saugumo faktorius |
Skysčių vamzdžiams paprastai reikia 2-3 kartus didesnio įtempio nei leistina; aukšto slėgio pavojingoms terpėms reikia 4 ar daugiau kartų. |
II. Slėgio skaičiavimo formulės
1. Teorinis trūkimo slėgis (Barlow formulė): P₁ = 2σt/D (σ yra tempiamasis stipris MPa, t yra sienelės storis mm, D yra išorinis skersmuo mm)
2. Leistinas darbinis slėgis (dažniausiai naudojamas inžinerijoje): P₂=(2×S×E×t)/(D−t) (S – leistinas įtempis, E – suvirinimo efektyvumas, t – sienelės storis, D – išorinis skersmuo) 304 nerūdijančio plieno leistinas įtempis kambario temperatūroje S≈137–170 MPa
III. Bendrosios specifikacijos slėgio atskaitos lentelė (kambario temperatūra, saugos koeficientas 2)
|
Teorinis sprogimo slėgis (MPa) |
Leistinas darbinis slėgis (MPa) |
Taikomi scenarijai |
|
54.7 |
27.3 |
Žemo slėgio dekoratyviniai vamzdžiai, baldų atramos |
|
50 |
25 |
Durų ir langų rėmai, nedideli turėklai |
|
40.5 |
20.3 |
Laiptų turėklai, vidaus apdaila |
|
41.2 |
20.6 |
Balkonų turėklai, inžinerinės kolonos |
|
34.2 |
17.1 |
Didelės tvoros, kraštovaizdžio vamzdžiai |
|
29.6 |
14.8 |
Lauko apsauga, bendras skysčių transportavimas |
|
26.3 |
13.2 |
Pramoniniai vamzdynai, vandens gerinimo sistemos |
Pastaba: 1MPa≈10kg/cm², leistinas slėgis jau atsižvelgia į saugos koeficientą
IV. Taikymo scenarijai ir slėgio rekomendacijos
|
Taikymo scenarijai |
Rekomenduojamas darbinis slėgis: |
Rekomenduojamas sienelės storis: |
|
Civilinis vandens tiekimas |
≤1,0 MPa |
≥1,2 mm |
|
Pramoniniai skysčiai (nekoroziniai) |
≤2,5 MPa |
≥2,0 mm |
|
Karšto vandens sistemos |
≤1,6 MPa |
≥1,5 mm |
|
Žemo slėgio dujų transmisija |
≤0,6 MPa |
≥1,0 mm |
|
Aukšto slėgio sąlygos |
Pritaikytas sustorėjusios sienelės storis + reikalingas neardomasis bandymas. |
≥3,0 mm, suvirinimo siūlių patikrinimas rentgenu |
Tinka naudoti: 304 nerūdijantis plienas Nerūdijančio plieno suvirintų vamzdžių pritaikymas:
1. Naudojimas lauke: Balkono turėklai, lauko laiptai, kiemo tvoros, lauko inžineriniai komponentai; atsparus lietui ir drėgmei, mažiau linkęs rūdyti.
2. Pakrančių druskos rūko zonos: Pajūrio pastatai ir įrenginiai; efektyviai atsparus druskos korozijai ir mažiau linkęs į rūdžių dėmes.
3. Geriamasis vanduo ir maisto pramonė: vandentiekio vandens transportavimas, maitinimo įrangos vamzdžiai, vandens valymo įranga; saugi, higieniška ir netoksiška medžiaga.
4. Drėgna virtuvės ir vonios kambario aplinka: virtuvės ir vonios įranga, vonios armatūra, vandentiekio vamzdžiai; ilgalaikis atsparumas drėgmei ir oksidacijai.
5. Lengvosios pramonės sąlygos: Paprasti cheminiai skysčiai, išmetamųjų dujų ventiliacija, aplinkos apsaugos įrangos vamzdžiai; atsparus švelnioms rūgštims ir šarmams.
6. Ilgalaikio patvarumo projektai: užtikrina ilgą tarnavimo laiką ir sumažina priežiūros išlaidas; lengvai rūdijančių vamzdžių pakaitalas.
7. Tinka tiek aukštai, tiek žemai temperatūrai: pritaikomas prie kasdienių aukštos temperatūros sąlygų; stabilus veikimas ir jokios deformacijos tiek karštoje, tiek šaltoje aplinkoje.
Hot Tags: 304 nerūdijančio plieno suvirintas vamzdis, Kinija, gamintojas, tiekėjas, gamykla
