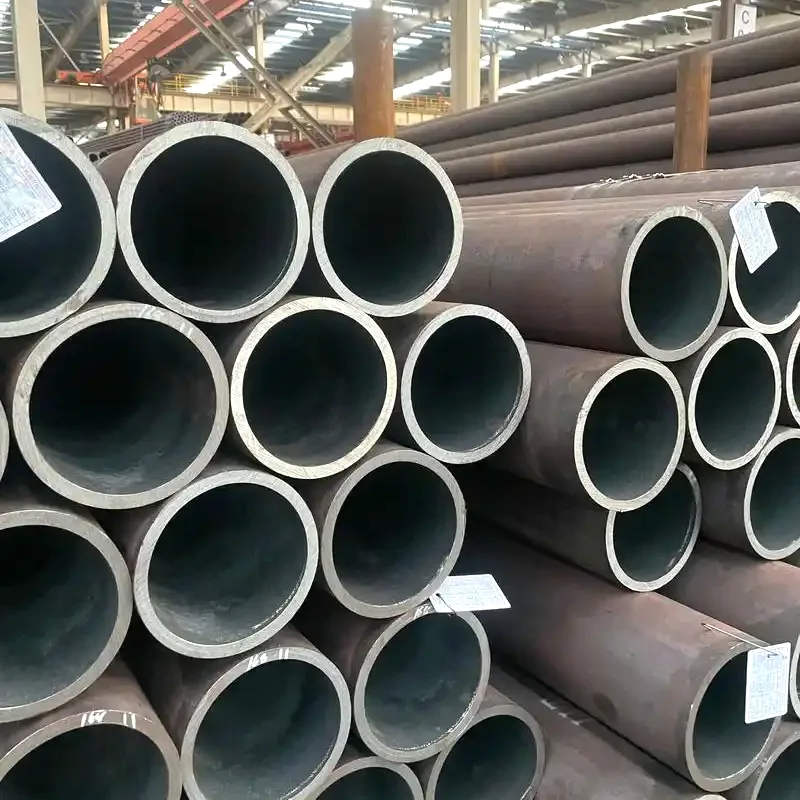

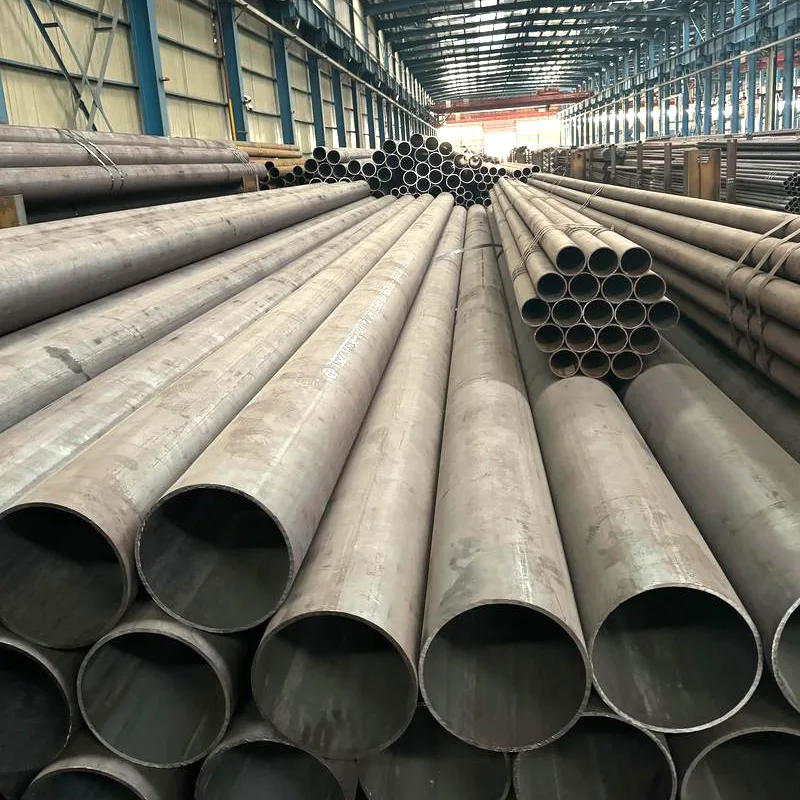

Anglies plieno vamzdžių jungiamosios detalės

Anglies plieno vamzdžių jungiamųjų detalių specifikacijos pirmiausia nustatomos pagal išorinį skersmenį (Φ) × sienelės storį (mm), apimančios platų pritaikymo spektrą, daugiausia mažo ir vidutinio skersmens.

Jie skirstomi į standartines ir pasirinktines specifikacijas, atsižvelgiant į naudojimą:

Išorinio skersmens diapazonas: Φ18mm, Φ25mm, Φ32mm, Φ42mm, Φ48mm, Φ57mm, Φ60mm, Φ76mm, Φ89mm, Φ108mm, Φ133mm, Φ159mm, Φ29mm, Φ3mm Φ325mm, Φ426mm (standartinis maksimalus Φ426mm, ypač didelius skersmenis galima pritaikyti iki Φ630mm)

Sienelės storio diapazonas: 2,5 mm～ 12 mm (standartinis), plonesni vamzdžiai iki 2,0 mm, storesni vamzdžiai pritaikyti iki 20 mm, sienos storio nuokrypis ±0,1 mm～ ±0,3 mm

Fiksuotas ilgis: 6 m ir 12 m yra standartiniai ilgiai, galimi pasirinktiniai ilgiai, pvz., 9 m ir 15 m, tinkantys ištisiems ritiniams / ritiniams. Vienetinis pjovimas

Anglies plieno vamzdžių jungiamųjų detalių apdorojimas turi atitikti daugiamačius standartus, apimančius visą medžiagos, dydžio, veikimo ir bandymo procesą.

Pagrindiniai standartai skirstomi į vietines ir tarptautines kategorijas:

Produktų tipai

Gamintojai gali pateikti visą besiūlių anglinio plieno vamzdžių asortimentą, pagrįstą keturiais matmenimis: medžiaga, procesu, pritaikymu ir specialiu apdorojimu, atitinkančius vidaus ir užsienio projektų poreikius:

Pagal medžiagų klasifikaciją

Aukštos kokybės anglinis plienas: 10#, 20# (pagrindinis pagrindinis srautas, tinka skysčiams, švariam vandeniui ir žemo slėgio garams transportuoti)

Įprastas anglies konstrukcinis plienas: Q195, Q215, Q235B/C/D (tinka konstrukciniam naudojimui, žemos temperatūros aplinkai ir bendram vandens tiekimui bei drenažui)

Mažai legiruotas didelio stiprumo plienas: Q355B, Q355C, Q420 (tinka aukšto slėgio sąlygoms, sunkioms konstrukcijoms ir inžinerinėms mašinoms)

Užjūrio specializuotos medžiagos: ASTM A53 Gr.B, API 5L Gr.B/X42, EN 10302 S235JR (tinka užjūrio komunaliniams ir naftos bei dujų projektams)

Klasifikacija pagal gamybos procesą

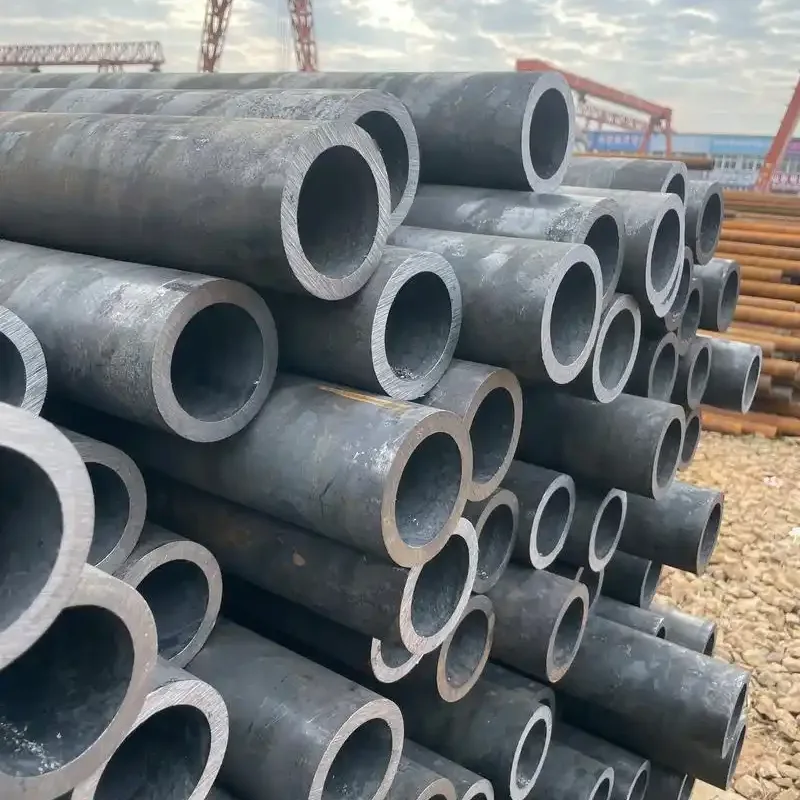

Karštai valcuotas besiūlis vamzdis: didelis formavimo efektyvumas, vienodas sienelės storis, tinka įprastoms konstrukcijoms ir didelio skersmens vamzdynams

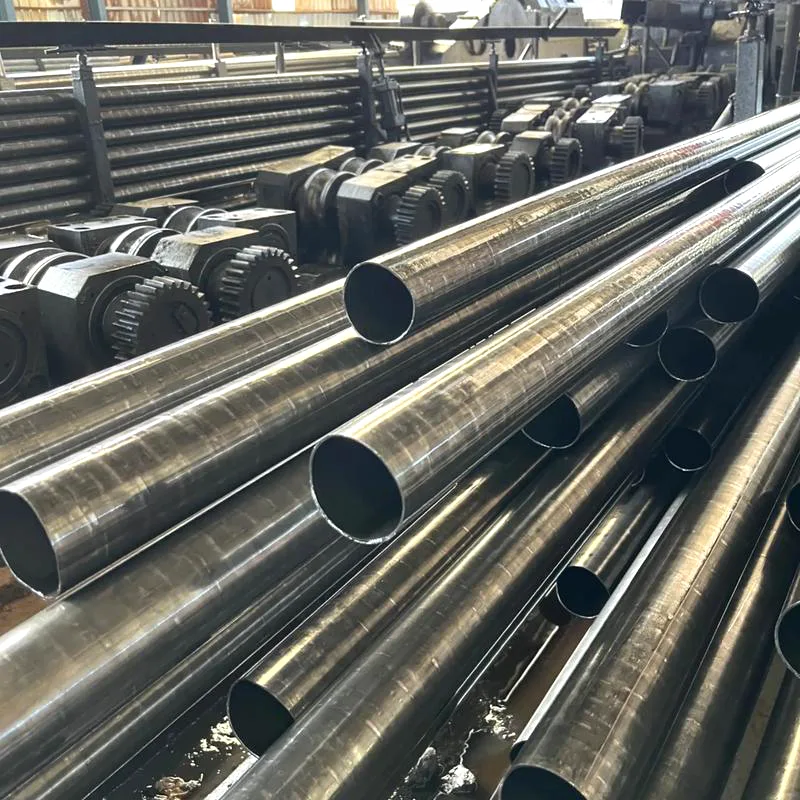

Šaltai temptas / šaltai valcuotas besiūlis vamzdis: didelis matmenų tikslumas, lygus paviršius, tinka tikslioms jungtims, automobilių alyvos linijoms ir buitinių prietaisų komponentams

Klasifikavimas pagal taikymą

Skysčių transportavimo vamzdis: GB/T 8163 20#/Q235B, tinka vandeniui, dujoms ir suslėgtam orui

Konstrukcinis vamzdis: GB/T 8162 Q235B/Q355B, tinka pastatų atramoms, mašinų rėmams ir poliams montuoti

Aukšto slėgio specialus vamzdis: Q355B / žemo lydinio, tinka elektrinių katilams, hidraulinėms sistemoms ir aukšto slėgio alyvai bei dujoms

Specialūs apdorojimo tipai

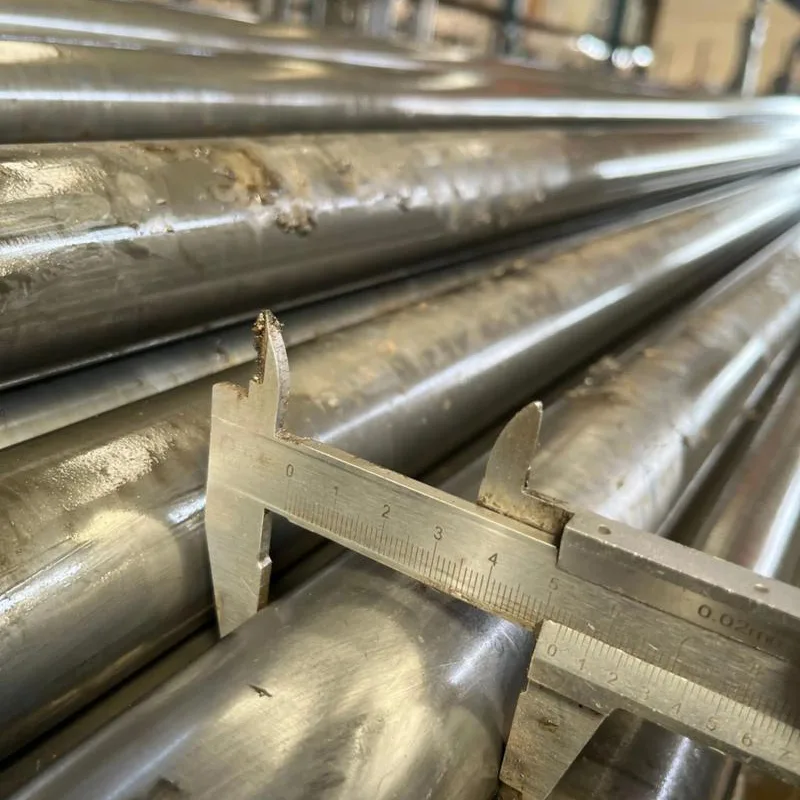

Tikslus besiūlis vamzdis: išorinio skersmens tolerancija ±0,05 mm, paviršiaus Ra≤0,8 μm, tinka tiksliajai įrangai ir prietaisų vamzdeliams

Korozijai atsparus besiūlis vamzdis: 3PE/FBE antikorozinė danga, tinkanti pakrantės, didelės drėgmės ir chemiškai ėsdinančiose aplinkose.

Besiūlis izoliuotas vamzdis: poliuretano izoliacijos sluoksnis, tinka šiluminio garo vamzdynams.

Nestandartinės formos besiūliai vamzdžiai: kvadratiniai, ovalūs ir kiti pasirinktiniai skerspjūviai, kad atitiktų specialius konstrukcinius reikalavimus.
